  • COG液晶显示器| 128x64 STN+YG LCD 面板

    此 COG LCD 显示屏是蓝色背景 LCD 上的白色像素。此透反射 LCD 显示屏旨在在多种不同环境中的各种照明条件下提供最佳可视性。在明亮的阳光下，显示器利用其反射特性将图像反射回观看者，而在黑暗环境中，产品的背光会增加显示器的亮度并使屏幕易于阅读，提供高对比度并向观看者显示清晰的图形。这种先进的显示技术可确保无论照明条件如何，显示器始终易于阅读。


    此 COG LCD 显示模块采用内置负电压创建，并配有内置 ST7567 控制器。它还与 Arduino/C8051 完全兼容，可与其他电子系统无缝连接，用于各种应用。该型号设计用于承受恶劣的工作条件，在 -20 至 70 摄氏度的温度范围内使用时无法正常工作。COG LCD 显示器的最佳视角为 12:00，工作电压为 3.3V，符合 RoHS 标准。


  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    使用说明书 2025-04-03 818.83KB

  • 教程、初始化代码↓

    文件名称 更新日期 大小
    8051程序HTG12864-8080时序 2025-04-03 2.73KB
    8051程序HTG12864-6800时序 2025-04-03 2.71KB
    STM32程序HTG12864-8080-STM32 2025-04-03 2.39MB
    通用软件 2025-04-03 6.35MB

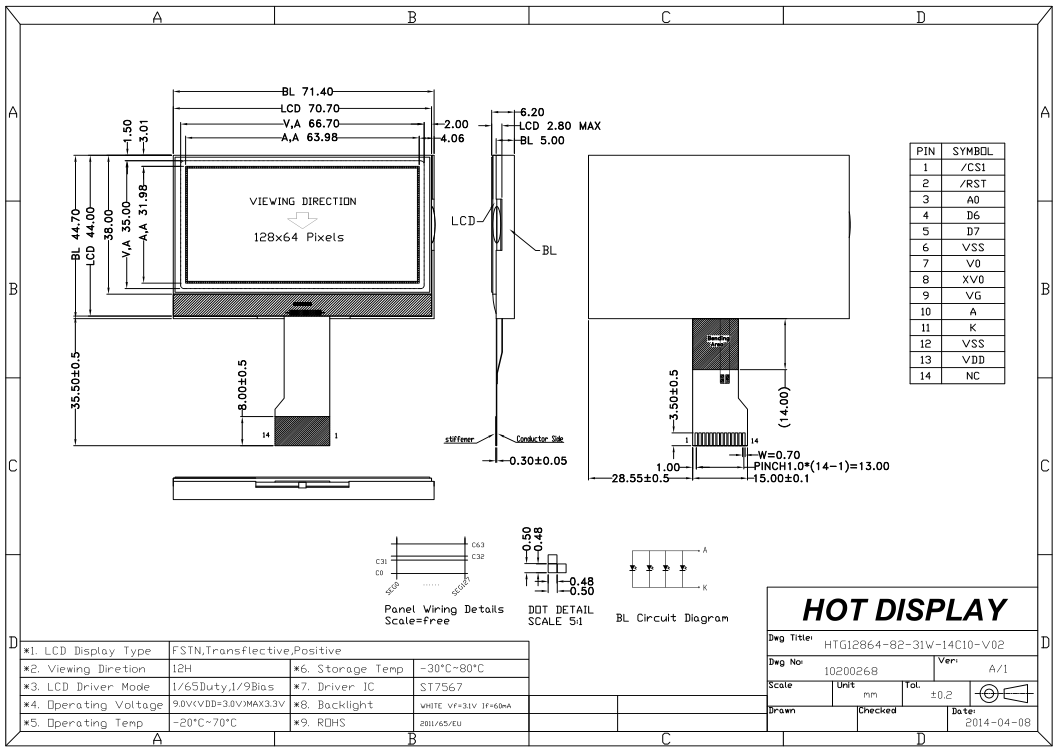

  • HTG12864-82.png

  • 项目

    规格内容

    单位

    名称

    HTG12864-82-01Y-14C10-V02


    点阵数

    128 x 64

    dots

    模组尺寸

        71.4x44.7x6.2

    mm

    可视(VA)区域

    66.7x35

    mm

    AA尺寸

    63.98x31.98

    mm

    点(像素)间距

    0.5x0.5

    mm

    IC

    ST7567


    应用电压

    5.0

    V

    背部灯光

    黄绿色


    模式

    STN(+)


    驱动方式(Duty)

    1/64 duty cycle


    类型

    COG LCD


    偏光片类型

    半透偏光片




搜索关键词: COG LCD Displaylcd 12864lcd displaylcd screenlcd display modulelcd 128x64lcd 128 x 64128x64 lcd128 x 64 lcd
在线消息

请填写下面的询问表，我们会尽快与您联系

相似产品
2.0 inch 128X64 LCD Graphic Module | STN Positive Display | ST7567 | SPI | Gray Background Blue Characters arduino2.0 inch 128X64 LCD Graphic Module | STN Positive Display | ST7567 | SPI | Gray Background Blue Characters arduino
HTM12864-112-11W-A5P
2.0 英寸 128X64 LCD 图形液晶模块 | STN 正显 | ST7567 | SPI | 灰底蓝字 arduino

▶ 类型：LCM带中英文字库

▶ 显示内容：128x64

▶ 外形尺寸(mm) ：45.0x42.0x5.4

▶ VA尺寸(mm)：36.0x33.5

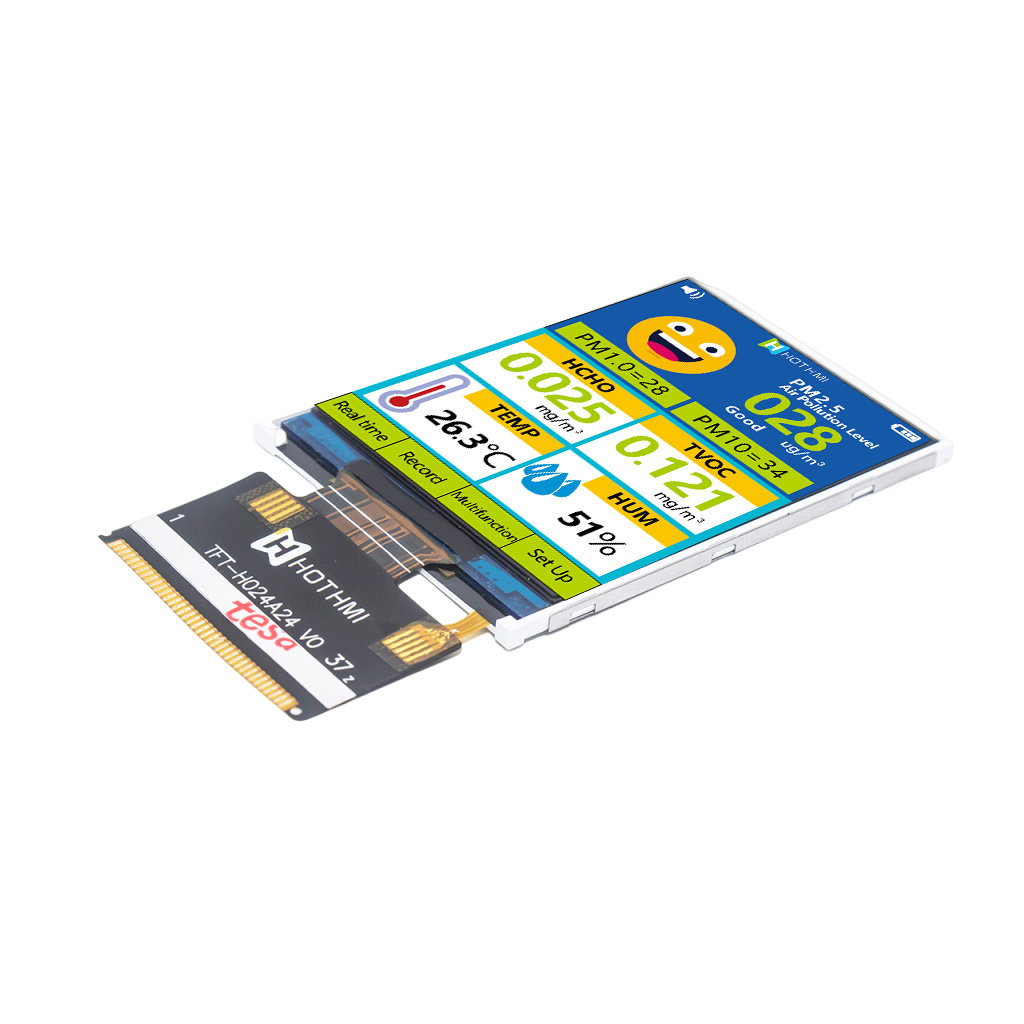

2.4 inch color TFT display/plug-in FPC/240x320/MCU interface/ST77892.4 inch color TFT display/plug-in FPC/240x320/MCU interface/ST7789
TFT-H024A24QVTST3N37
2.4英寸彩色TFT显示屏/插接FPC/240x320/MCU接口/ST7789

▶ 类型：2.4英寸彩色TFT显示屏

▶ 显示像素：240x320

▶ 外形尺寸(mm) ：42.72x60.26x2.5

▶ 显示英寸：2.4"
3.5 inch TFT LCD Display | 640x480 LVDS TFT Display | IPS TFT Color Display3.5 inch TFT LCD Display | 640x480 LVDS TFT Display | IPS TFT Color Display
TFT-H035A26 VGIST4N30
3.5 英寸 TFT 液晶显示屏 | 640x480 LVDS TFT 显示屏 | IPS TFT 彩色显示屏

▶ 类型：3.5 英寸 TFT 液晶显示屏

▶ 显示像素：640x480

▶ 外形尺寸 (mm)：76.9x63.9x3.1

▶ 有效尺寸 (mm)：70.08x52.56
3.2"128X64 monochrome graphic LCD module | with white backlight | FSTN(+) | MCU interface | Arduino3.2"128X64 monochrome graphic LCD module | with white backlight | FSTN(+) | MCU interface | Arduino
HTM12864A-31W-N5P
3.2"128X64单色图形液晶模块 | 带白色背光| FSTN(+) | MCU接口 | Arduino

▶ 类型：标准COB液晶模组

▶ 显示像素：128x64

▶ 外形尺寸(mm) ：113.0x65.0x12.7

▶ VA尺寸(mm)：72.0x39.5
128X64 Graphic LCD Module | STN - Blue Display with White Backlight with Chinese Character Library128X64 Graphic LCD Module | STN - Blue Display with White Backlight with Chinese Character Library
HTM12864Z-25W-A5P
128X64图形液晶模块 STN - 带白色背光的蓝色显示屏 - 负电压带中英文字库

▶ 类型：带中文字库COB液晶模组

▶ 显示像素：128x64

▶ 外形尺寸(mm) ：93.0x70.0x10.0

▶ VA尺寸(mm)：71.4x38.7
0.66 inch 64x48 White Graphic OLED MONO DISPLAY SSD13150.66 inch 64x48 White Graphic OLED MONO DISPLAY SSD1315
OLED-H066-SPI-W
0.66 英寸 64x48 白色图形 OLED 单色显示屏 SSD1315

▶ 尺寸：0.66 英寸对角线

▶ 显示格式：64x48 像素

▶ 显示类型：图形OLED

▶ 显示颜色：单色白
10.1-inch TFT LCD/1024x600 dot matrix/IPS full viewing angle/10.1-inch high brightness TFT/LVDS interface/EK79001+EK73215 controller10.1-inch TFT LCD/1024x600 dot matrix/IPS full viewing angle/10.1-inch high brightness TFT/LVDS interface/EK79001+EK73215 controller
TFT-H101A9WSIFTKN40
10.1 英寸 TFT LCD/1024x600点阵/IPS全视角/10.1寸高亮度TFT/LVDS接口/EK79001+EK73215控制器

▶ 类型：TFT 液晶显示屏

▶ 显示内容：1024X600

▶ 显示英寸：10.1"

▶ 外形尺寸(Mm) ：235.00x143x6.9
EZUI Universal Adapter Board-10PINEZUI Universal Adapter Board-10PIN
JUMP-H9951-SPI01_V0
EZUI通用转接板-10PIN

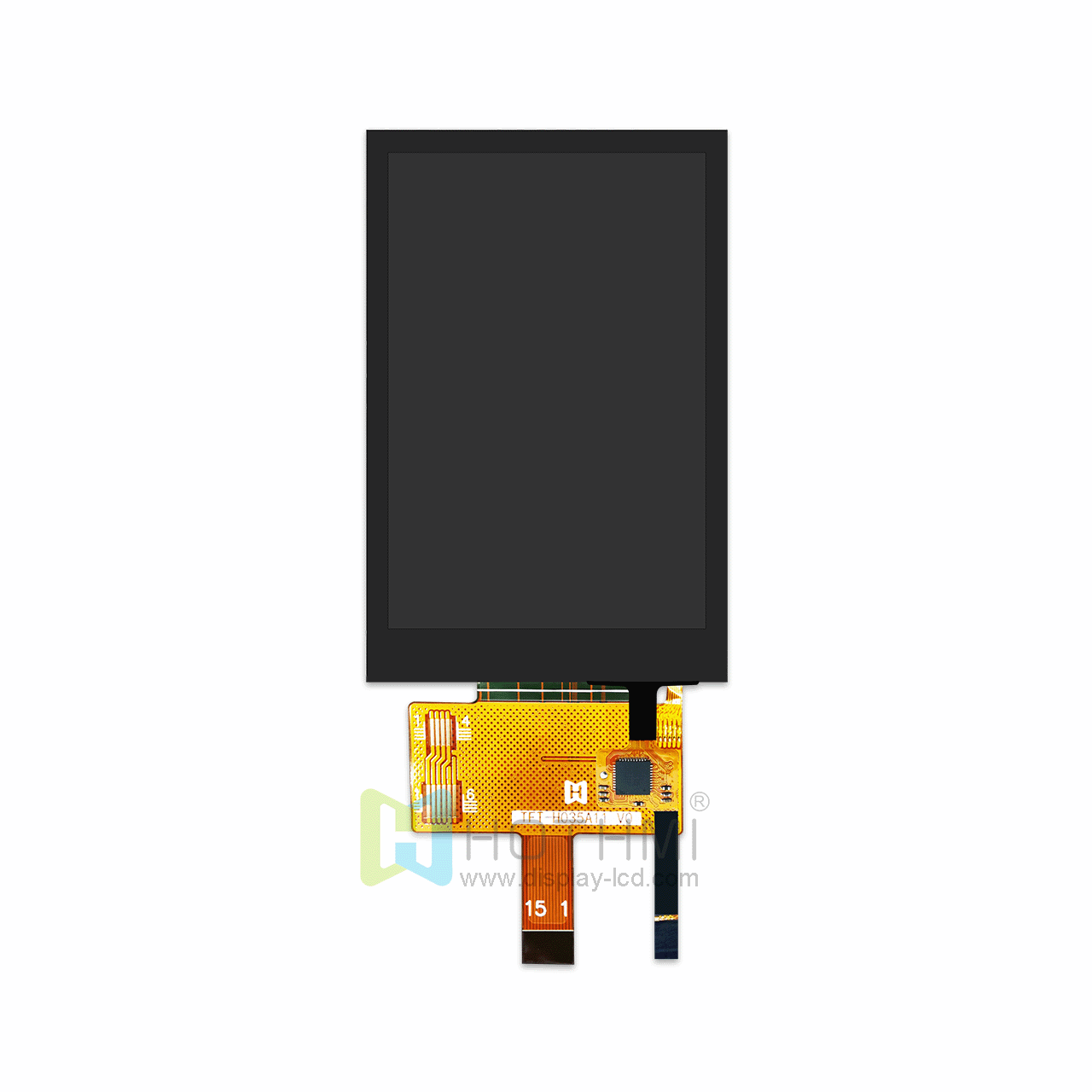

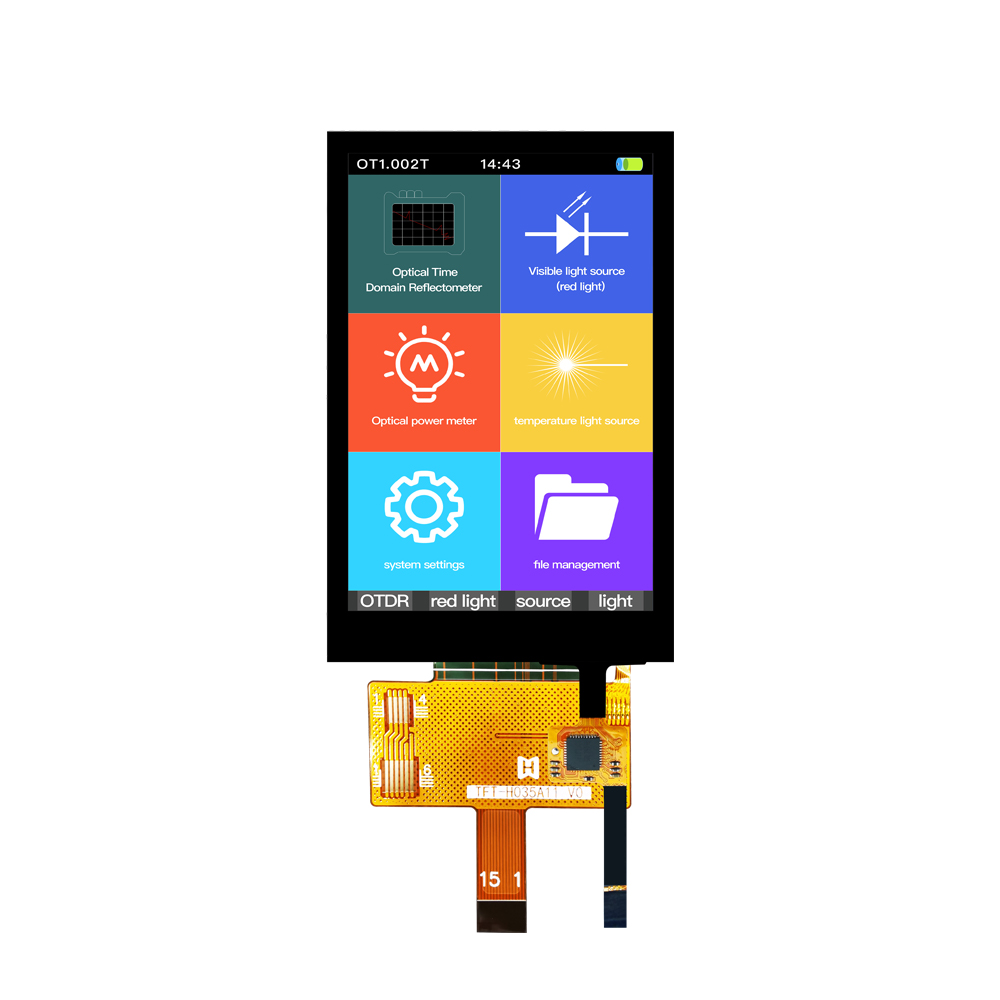

3.5-inch 320x480 IPS TFT Capacitive Touch LCD Display/Serial Interface/ST7272 Controller/Plug-in FPC/C8051/Arduino/STM323.5-inch 320x480 IPS TFT Capacitive Touch LCD Display/Serial Interface/ST7272 Controller/Plug-in FPC/C8051/Arduino/STM32
