▶ 型号: TFT-H103W01ZMINV5N30
▶ 类型：10.3寸TFT LCD
▶ 显示像素：1440x540 Px
▶ 外形尺寸（mm）：265.2×109.8×5.0
▶ 显示英寸：10.3"
▶ 有效尺寸（mm）：243.65×91.37
▶ 应用：安卓/RK列
▶ 可视角度：IPS（U89/D89/L89/R89）
▶ 亮度：450cd/m2
▶ 引脚：FPC-30PIN
▶ 接口：MIPI
▶ 特别提醒：防静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 电源电压：3.3V
▶ 驱动芯片：ST7701S
MIPI接口显示屏转HI转接板 树莓派通用20pin/30pin/40pin
TFT-H103W01ZMINV5N30是一款10.3寸TFT LCD全视角IPS彩色液晶竖屏长条显示模块,1440x540分辨率,内置NV3051F控制器,可选配电阻式触摸屏与电容式触摸屏(内置GT911控制器),高画质,宽视角,支持MIPI接口，8080 8-bit、9-bit、16-bit、18-bit并行接口与3线、4线串行接口,65K/262K真彩色,FPC连接(可选配连接器),3.3V电压,支持竖屏显示。所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如STM32、8051、PIC、AVR、ARDUINO、ARM和树莓派Raspberry Pi等。
项目 | 参数描述 | 单位 |
TFT系列 | 标准品TFT | |
对角线尺寸 | 10.3” | 寸 |
分辨率 | 1440 × RGB × 540 (TFT) | dots |

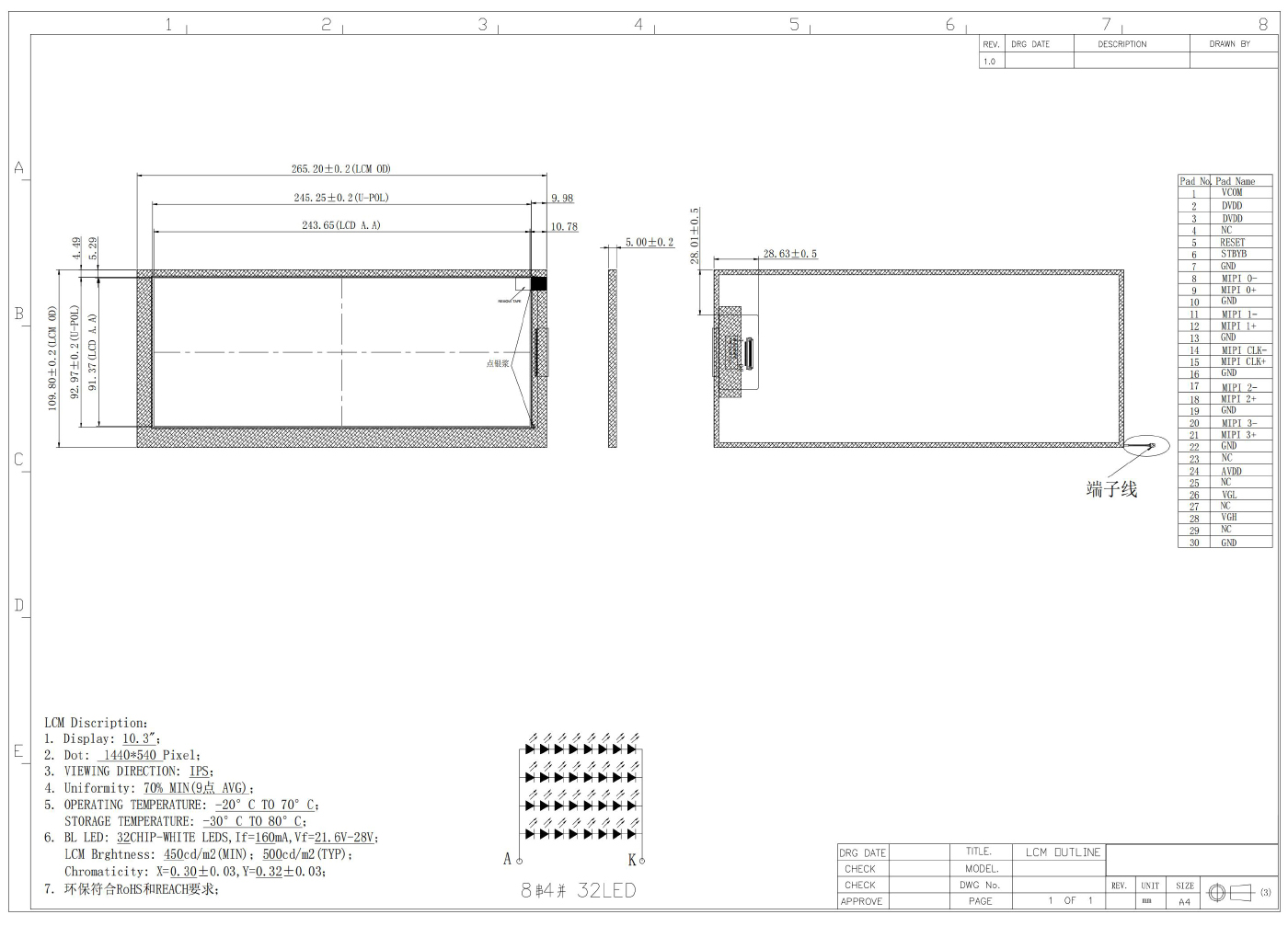

外形尺寸 | 265.2 × 109.8 × 5.0 | mm |
有效区域(AA) | 243.65 × 91.37 | mm |
LCD 类型 | TFT条形 | |
显示视角 | 80/80/80/80 (IPS) | |
长宽比 | 3:8 | |
背光类型 | LED, 白色 | |
TFT 驱动IC | NV3051F | |
触控面板 | 无 | |
表面 | 防眩光 | |
亮度 | 450 | cd/㎡ |
工作温度 | -20~+70 | °C |
储存温度 | -30~+80 | °C |
