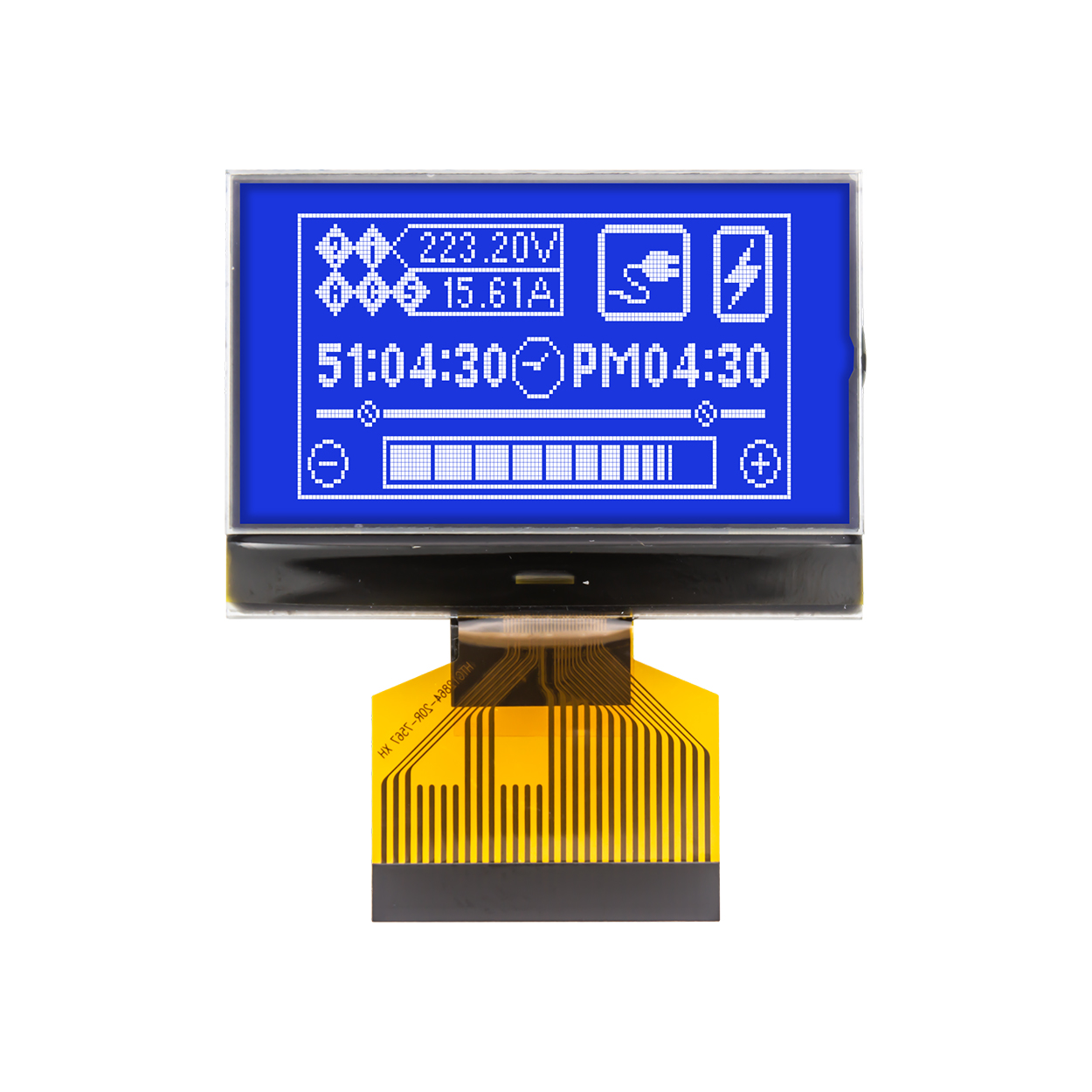

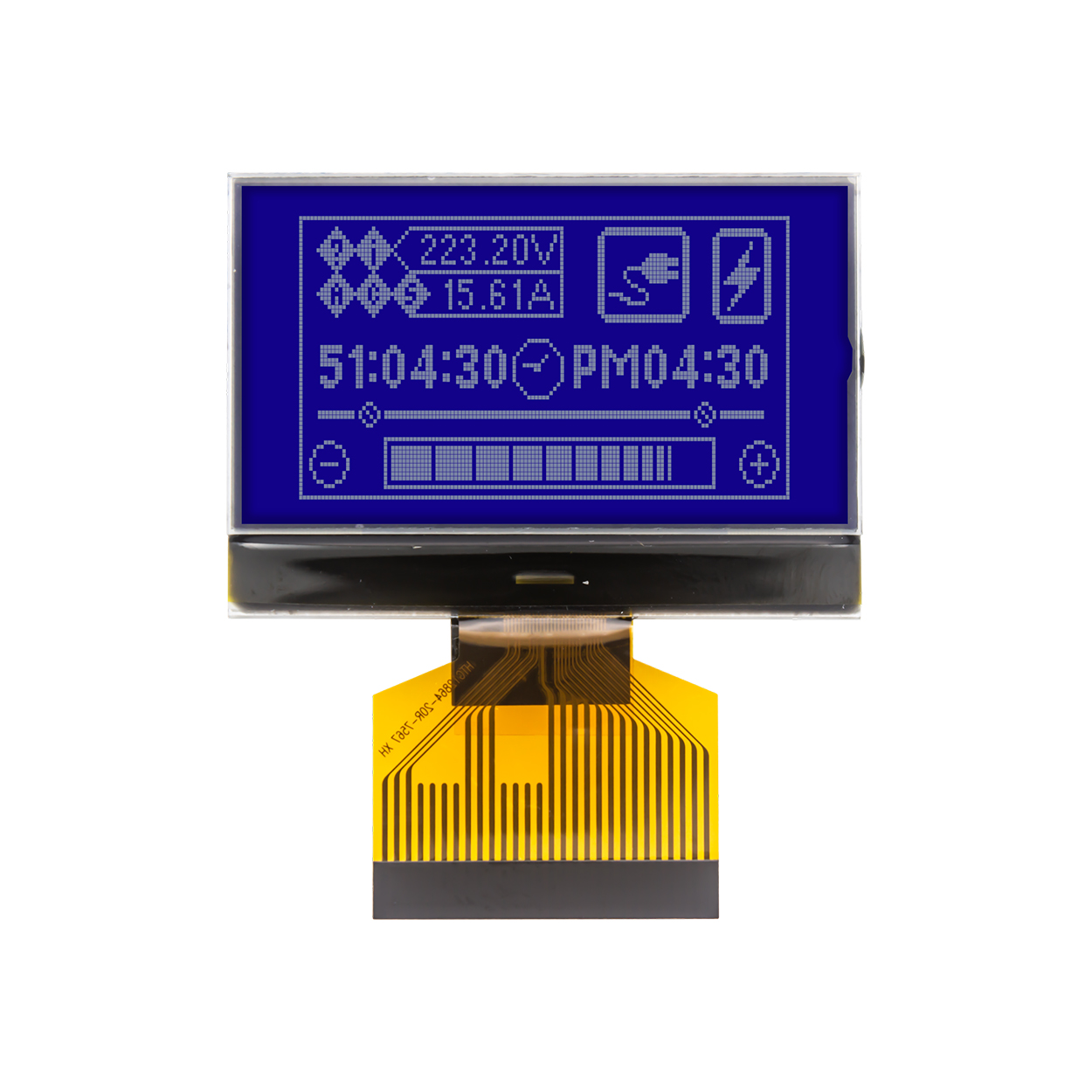

  • 1.5"128x64 DFSTN(-) 图形液晶COG | 12864 黑底白字COG LCD | ST7565R | Arduino


    在嵌入式设备小型化趋势中，这款1.5英寸128x64 图形液晶显示屏凭借极致集成设计成为理想视觉解决方案。其核心采用1.5英寸白色背景单色点阵液晶屏，通过先进COG（Chip on Glass）工艺将驱动芯片直接封装于玻璃基板，实现模块厚度与体积的突破性压缩，为空间受限场景提供高密度集成方案。


    搭载ST7567控制器与优化接口架构，128x64 图形液晶显示屏模块具备卓越的硬件兼容性。无论是传统8051/PIC/AVR架构，还是现代Arduino平台、ARM处理器或Raspberry Pi，均可实现即插即用式连接，显著降低嵌入式系统开发门槛。


    光学性能方面，创新的半透显示模式实现环境自适应。暗光环境下，内置黄绿背光穿透液晶层，呈现明亮锐利的正显效果；自然光条件下则启动反射模式，利用环境光清晰显示内容。这种双模式协同确保从工业控制柜到户外设备的全场景可视性。


    制造商为满足多样化需求提供深度定制支持：用户可选STN(±)/FSTN(+)/DFSTN(-)等显示技术，搭配灰底蓝字、白底黑字或黑底白字等外观组合。更可依据设备安装位置（如控制台下方或仪器顶部），预先配置6:00（底视角）或12:00（顶视角）最佳观看方向，确保终端用户始终获得舒适阅读体验。


    这种128x64 图形液晶显示屏融合紧凑结构、广泛兼容性、环境自适应显示与多维度定制能力的设计，使该显示屏成为工业仪表、便携医疗设备及智能硬件的优选人机交互界面。

  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    HTG12864C09-41W-30C05-V46 2025-06-20 885.26KB

  • HTG12864C09.png

  • 项目

    参数描述

    单元

    名称

    HTG12864C09-41W-30C05-V46


    点阵数

    128x64 点阵

    dots

    外形尺寸

    39.0x31.1x4.2

    mm

    VA尺寸

    36.0x23.5

    mm

    AA尺寸

    33.26x20.46

    mm

    像素间距

    0.32x0.26

    mm

    IC

    ST7565R


    电源电压

    3.3V

    V

    背光

    白色背光


    显示模式

    DFSTN-


    驱动方式(Duty)

    1/64 duty cycle


    类型

    图形COG


    特性

    半透偏光片
