  • 2.4寸电容触控面板 -FT6336G控制芯片-I2C接口-G+F插接CTP

    该产品是一款3.5英寸电容式触摸面板，与2.4寸的TFT LCD 显示屏1：1比例吻合,用户可以通过光学贴合或者框贴的方式与显示器绑定在一起。


    这款触摸面板采用G+F复合结构：触摸屏的 G+F 复合结构 是一种电容式触摸屏的叠层设计方案，由 Glass（玻璃） 和 Film（薄膜） 两种材料组合而成。它是中小尺寸电容屏（如手机、工控设备、便携设备等）中非常常见的一种结构。这款触摸屏采用了FT6336G的控制芯片。G+F结构利用强化玻璃盖板赋予屏幕出色的抗冲击性和表面耐刮擦能力，同时底层的PET薄膜传感器通过蚀刻的ITO网格实现触控感应，这种设计在控制成本的同时保证了触控层的轻薄特性。而FT6336G控制器的加入，恰好弥补了薄膜传感器在复杂环境下的信号稳定性挑战——其内置的高精度自容+互容检测算法，能有效抑制电源波动、显示屏噪声或环境电磁干扰，即使面对充电器噪声或电机干扰的工业场景，也能维持坐标报告的准确性和流畅度。


    同时，我们为这款触摸面板提供了定制化服务，不管是界面接口、连接方式（插接/焊接/连接器）、工艺结构（G+G/G+FF/G+F/P+G/P+F)，还是盖板的尺寸，硬度(3H/6H/7H/9H)以及表面处理(AF/AG/AR)，我们都可以为您一一实现。


    与这款2.4寸电容触摸屏匹配使用的TFT LCD 型号推荐：TFT-H024A16QVIST4C10,更多TFT显示屏搭配推荐：2.4寸TFT LCD。




  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    CTP-H024A16_V0-0 2025-07-21 245.69KB

  • 定制化材质：根据您的需求，可客制化各种材质的触摸盖板：例如钢化玻璃(最高可达7H)、亚克力材质等。

    定制化不同的轮廓： 支持异形切割/开孔/磨边(2.5D、3D)/透光率。

    盖板颜色以及logo丝印定制： 支持不同颜色丝印（通常是黑色或者白色）；支持多种颜色logo丝印。

    定制盖板厚度：0.55/0.7/1.0/1.1/1.8/2.0/3.0/4.0/5.0/6.0/8.0/10.0(mm)等。

    客制化不同的透光率：高透过光的效率，它直接影响到触摸屏的视觉效果。

    开孔服务：可开孔径≤10mm的通孔。

    盖板表面处理:提供可选择的AG防眩光/AR防反射/AF防指纹的触摸屏表面处理方式。

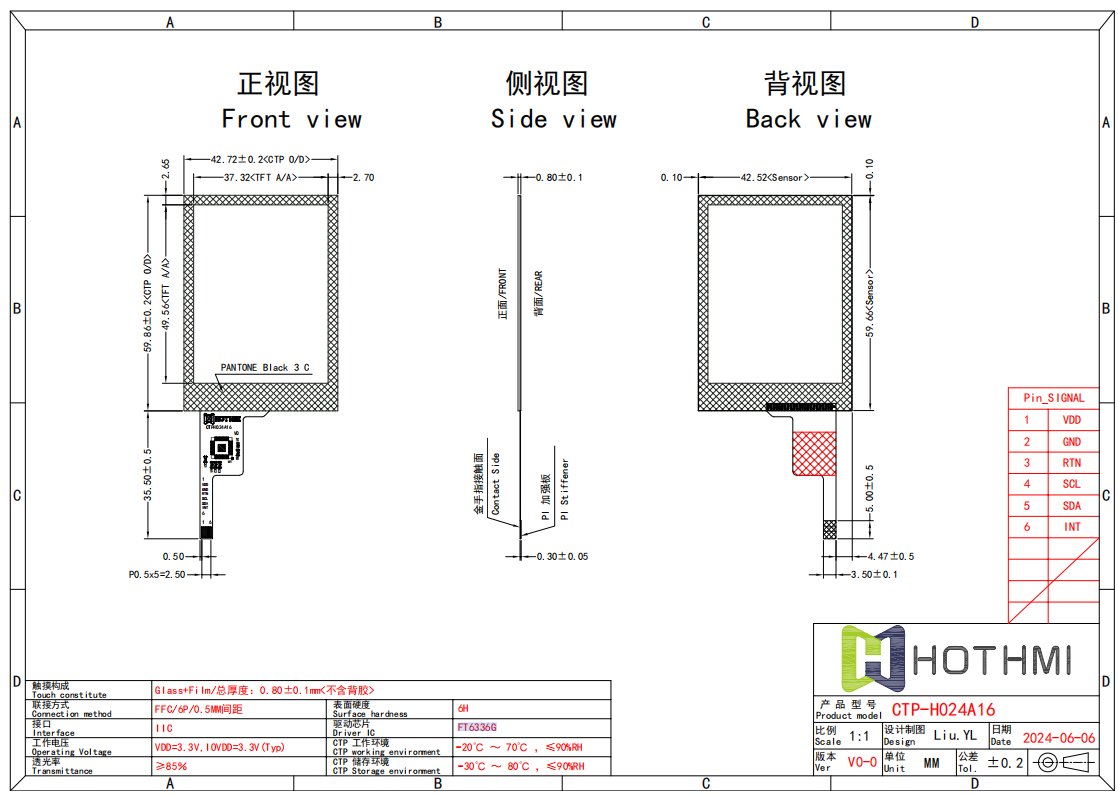

  • 项目

    参数描述

    单位

    CTP型号

    CTP-H024A16_V0-0


    视域窗尺寸（mm)

    37.32x49.56

    Mm

    外观尺寸（mm)

    42.72x59.86x0.8

          mm

    驱动芯片

    FT6336G


    结构

    G+F


    接口

    I2C


    盖板形状

    1：1盖板


    连接方式

    6 PIN FPC 插接


    表面硬度

    H6


    透光率

    ≥85％


    工作电压

    +3.3V

    V

    工作温度

    -20℃ ～ 70℃

    ℃



搜索关键词: 2.4 inch touch paneloptical bonding
