  • 1.7 英寸128x160 TFT LCD 显示模块，带 ST7735S 驱动芯片，阳光下可视显示屏模组

    这款1.7 英寸 TFT LCD 显示模块，提供 128 (RGB) x 160 像素的分辨率，其默认显示方向为 12 点钟方向。模块核心采用 ST7735S 驱动芯片，并内置了必要的驱动电路。其工作电压范围为 2.5V 至 3.3V (VCI)，通过标准的 SPI（3线或4线）接口进行通信与控制，该模块在 -30°C 至 +80°C 的环境下可正常工作，储存温度范围为 -20°C 至 +70°C。在典型恒流测试条件下，其液晶模组亮度可达 850 cd/m²。超高品质显示屏加上高亮度设计，使得这款显示模块成为阳光下可视的IPS全视角的显示屏。


    这款模块设计紧凑，精致的显示屏带有驱动板，方便用户开发使用，如需带有其他显示方案，我们还可以提供参考和设计。与这款显示模组相关的显示屏还有TFT-H017A3CFTST5N10和TFT-H017B1CFTST2N20，特别需要注意的是，为防止常黑型液晶面板产生图像残留，请避免长时间显示固定图案；若必须显示静态内容，强烈建议在 2 分钟或更短时间内刷新显示内容至少一次，或采用黑色图像、移动图像作为屏幕保护程序。


  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    HTM-H017A3-SPI-V0 2025-06-04 93.78KB

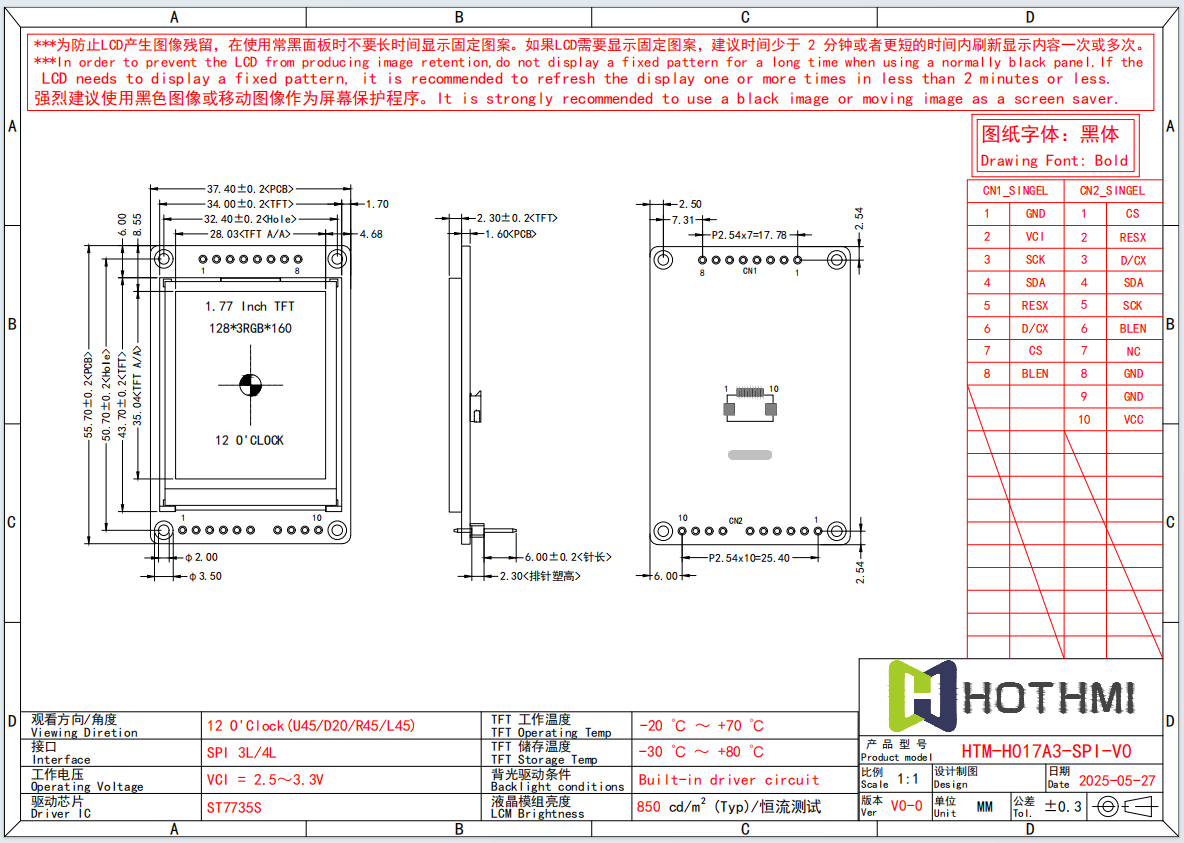

  • 017A3.png

  • 参数

    参数描述

    单位

    TFT 系列

    HTM-H017A3-SPI-V0


    对角线尺寸

    1.7”

    Inch

    分辨率

    128x160

    Dot

    外形尺寸

    37.4x55.7x2.3

    mm

    有效区域 (AA)

    28.03x35.04

    mm

    LCD 类型

    1.7英寸TFT模块

    mm

    显示视角

    IPS全视角


    长宽比

    2:3


    背光类型

    LED 白色


    TFT 驱动 IC

    ST7735S


    亮度

    850cd/M2

    cd/m2

    工作温度

    -20~70℃

    ℃

    存储温度

    -30~80℃

    ℃



搜索关键词: 1.7 inch tft lcd screen1.7 inch tft lcd display1.7 inch lcd display1.7 tft lcd display1.7 tft display1.7 display1.7 lcd module1.7 tft lcd moduletft 1.7 lcdtft lcd 1.7display 1.7
