  • 3.1英寸128x64白底灰字图形COG LCD | FSTN+显示屏 3.3V

    【核心参数】

    • 显示类型：3.1英寸STN+ COG LCD

    • 分辨率：128×64像素（5:1点阵密度）

    • 背光系统：侧边Y/G双色背光（3.3V低功耗驱动）

    • 接口标准：28C05-V02工业级控制协议

    【关键技术优势】

    1. 精密显控

    • 128×64高对比度矩阵，支持8级灰度显示

    • 0.48mm像素间距，字符高度适配工业标准（典型值5.8mm）

    1. 环境适应性

    • 背光亮度可调范围：150-450cd/m²

    • 工作温度：-30℃~+80℃（工业宽温版本）

    • EMC防护：±15kV空气放电抗干扰设计

    1. 集成优化

    • COG结构厚度<3.2mm，支持IP65前面板密封

    • 16PIN FPC柔性接口，兼容ZIF/LIF连接器

    • 电源管理：待机功耗<50μA（BL休眠模式）

    【行业适配方案】

    • 工业HMI：支持Modbus RTU数据直显

    • 医疗设备：通过IEC60601-1漏电流认证

    • 车载系统：符合ISO 16750振动标准

    • 智能终端：提供SPI/I2C双模驱动固件

    该显示模组已通过RoHS2.0和REACH合规认证，提供ESD防护窗选配方案，支持5000小时加速老化测试验证。


  • 产品规格书 - 液晶模块,控制器,连接器↓

    文件名称 更新日期 大小
    HTG12864-125-31W-28C05-V02 2025-03-12 67.09KB

  • 12864-125.png

  • 参数

    规格参数

    单位

    名称

    HTG12864-125-31W-28C05-V02


    点阵

    128 列× 64 行

    dots

    外形尺寸

    80x54x10.2

    mm

    VA大小

    70.7x38.8

    mm

    AA大小

    66.52x33.24

    mm

    像素间距

    0.52 x 0.52

    mm

    驱动芯片

    ST7565P


    应用电压

    3.3V

    V

    背光照明

    白色


    显示模式

    FSTN(+)


    驱动模式

    1/64 duty cycle


    产品类型

    图形液晶COG


    偏振器类型

    半透式




搜索关键词: lcd 128x64lcd 128 x 64128x64 lcd128 x 64 lcd
在线消息

请填写下面的询问表，我们会尽快与您联系

相似产品
3" 128 x 64 LCD Graphic Display | 128x64 Graphic LCD Module | STN Positive Display Yellow-Green Backlight3" 128 x 64 LCD Graphic Display | 128x64 Graphic LCD Module | STN Positive Display Yellow-Green Backlight
HTM12864H-01Y-A5P
3英寸128 x 64 LCD图形液晶显示屏 | 128x64图形液晶模组 | STN正显 黄绿背光

▶ 类型：标准COB液晶模组

▶ 显示像素：128x64

▶ 外形尺寸(mm) ：63.0x52.2x11.5

▶ VA尺寸(mm)：54.0x36.0
7-inch IPS full-viewing color LCD display/280x1424 dot matrix color screen module/can be equipped with touch screen/RGB interface/wide temperature7-inch IPS full-viewing color LCD display/280x1424 dot matrix color screen module/can be equipped with touch screen/RGB interface/wide temperature
TFT-H070A18ZBINV7N40
7寸IPS全视角彩色液晶显示屏/280x1424点阵彩屏模块/可配触摸屏/RGB接口/宽温

▶ 类型：TFT长条形显示屏

▶ 显示像素：280x1424 Px

▶ 外形尺寸（mm）：38.20x182.47x3.45

▶ 显示英寸：7.0"
1.7-inch LCD12864 LCD screen/LCM128x64 graphic dot matrix module/white text on black background/MCU interface1.7-inch LCD12864 LCD screen/LCM128x64 graphic dot matrix module/white text on black background/MCU interface
HTM12864C02-41W-A3P
1.7英寸LCD12864液晶屏/LCM128x64图形点阵模块/黑底白字/MCU接口

▶ 类型：带板COG液晶模组

▶ 显示像素：128x64

▶ 外形尺寸(mm) ：40.6x32.2x11.0

▶ VA尺寸(mm)：37.0x23.3
2.0-inch graphic dot matrix module/128x64 graphic LCD module/ST7565 driverchip/gray text on white background2.0-inch graphic dot matrix module/128x64 graphic LCD module/ST7565 driverchip/gray text on white background
HTM12864-23-31W-A3P
2.0寸图形点阵模块/128x64图形液晶显示模组/ST7565控制芯片/白底灰字

▶ 类型：带板COG液晶模组

▶ 显示像素：128x64

▶ 外形尺寸(mm) ：54.6x50.0x9.1

▶ VA窗口尺寸(mm)：45.2x27.0
COG graphic lattice 2.2" 128x64 | STN+ | Blue on Gray | SPI | ST7567 | ArduinoCOG graphic lattice 2.2" 128x64 | STN+ | Blue on Gray | SPI | ST7567 | Arduino
HTG12864T02A-11W--SPI-FONT
COG图形点阵 2.2 英寸 128x64 | STN+ | 灰底蓝字 | SPI | ST7567 | Arduino

▶ 类型：COG图形点阵

▶ 显示像素：128x64

▶ 外形尺寸(Mm)：53.2x37.8x2.8

▶ 显示英寸：2.2"

▶ VA尺寸(mm)：49.2x27.0
2.4-inch TFT LCD display module/IPS full viewing angle/240x320 dot matrix/MCU interface/wide temperature/ST7789V/sunlight readable/Arduino compatible2.4-inch TFT LCD display module/IPS full viewing angle/240x320 dot matrix/MCU interface/wide temperature/ST7789V/sunlight readable/Arduino compatible
TFT-H024B18QVISTKN40
2.4寸TFT液晶显示模块/IPS全视角/240x320点阵/MCU接口/宽温/ST7789V/ 阳光下可读/兼容Arduino

▶ 类型：TFT宽温显示屏

▶ 显示像素：240x320 点阵

▶ 外形尺寸（mm）：42.72x58.76x2.50

▶ 显示英寸：2.4"
2.4-inch wide temperature color display / 240x320 resolution / 2.4-inch TFT LCD / 4-wire SPI interface / ST7789 controller2.4-inch wide temperature color display / 240x320 resolution / 2.4-inch TFT LCD / 4-wire SPI interface / ST7789 controller
TFT-H024B23QVIST4N12
2.4英寸宽温彩色显示屏/240x320分辨率/2.4寸TFT LCD/4 线 SPI接口/ST7789 控制器

▶ 类型：TFT 液晶显示

▶ 显示内容：240x320

▶ 显示英寸：2.4"

▶ 外形尺寸(Mm) ：42.72x58.56
Graphic COG LCD MODULES 1.4inch 96X96 FSTN + Display with Blue Side BacklightGraphic COG LCD MODULES 1.4inch 96X96 FSTN + Display with Blue Side Backlight
HTG9696A-31B
图形COG液晶模组 1.4寸 96X96FSTN + 蓝色侧背光显示屏

▶ 类型： 图形COG液晶模组

▶ 显示像素：96x96

▶ 显示英寸：1.4"

▶ 外形尺寸(mm) ：35.9x29.9x2.9
Character LCD Modules |2X8 MONO STN+ Gray Background with Yellow/Green Backlight-ArduinoCharacter LCD Modules |2X8 MONO STN+ Gray Background with Yellow/Green Backlight-Arduino
HTM-0802B-11Y-A5P
液晶显示屏 |2X8 字符 STN单色+ 灰色背景，黄/绿背光-Arduino

▶ 产品类型：液晶显示屏

▶ 显示内容：8x2字符

▶ 外形尺寸(mm) ：58.0x32.0x10.3

▶ VA尺寸(mm)：38.0x16.0
Character LCD Module 4X40 DFSTN- Display with White Backlight arduino displayCharacter LCD Module 4X40 DFSTN- Display with White Backlight arduino display
HTM4004B-41W-A5P
液晶模块显示屏 4X40 字符 DFSTN- 带白色背光的Arduino显示屏

▶ 类型：液晶模块显示屏

▶ 显示内容：40x4字符

▶ 外形尺寸(mm) ：190.0x54.0x14.9

▶ VA尺寸(mm)：147.0x29.5

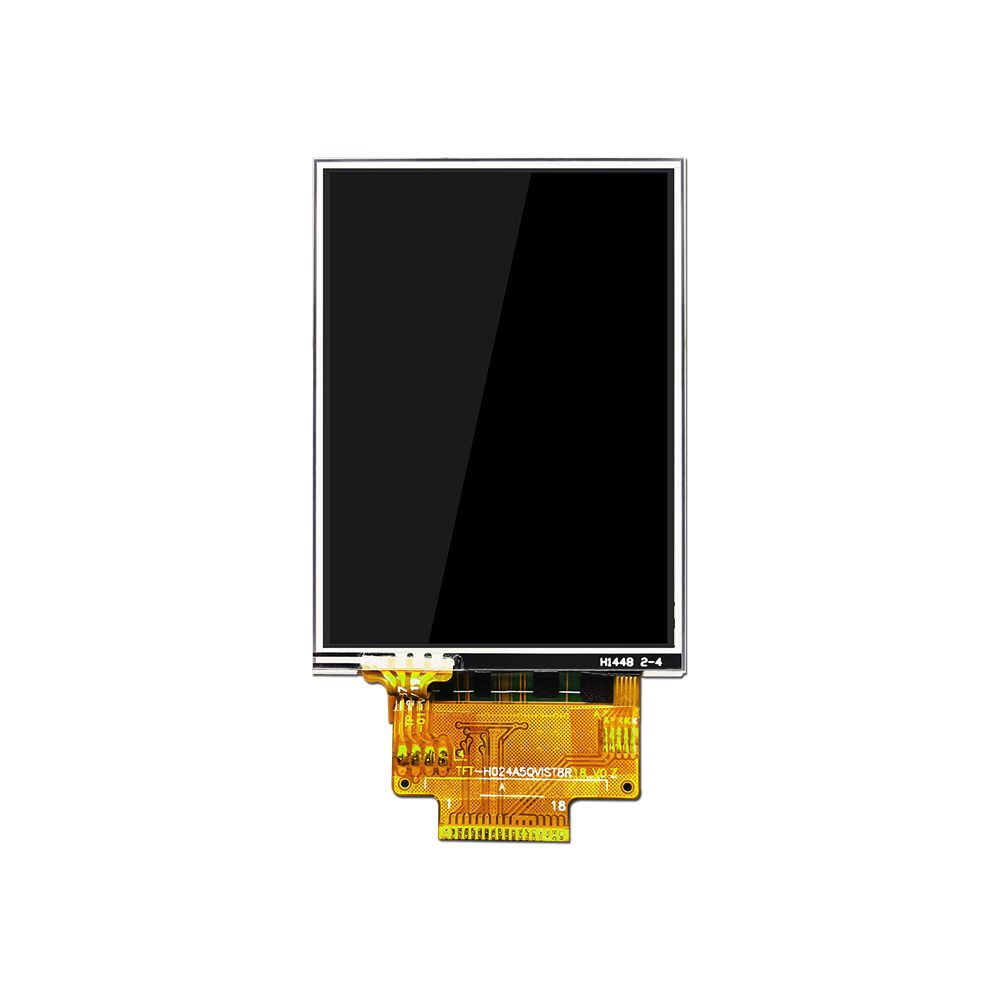

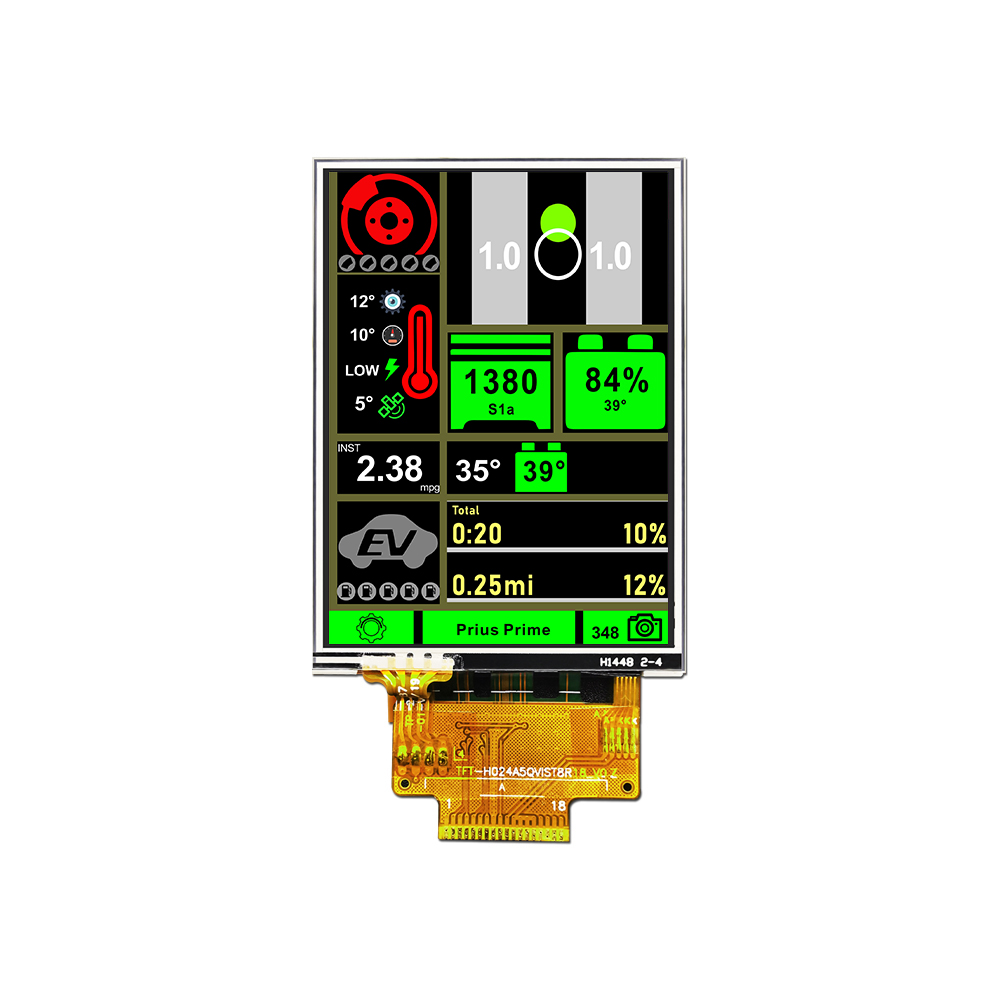

2.4-inch TFT color screen /240*320 resolution/SPI interface/IPS full viewing angle/high brightness display /ST7789V/3.3V /2.4-inch TFT resistive touch Display/Arduino/STM32/C80512.4-inch TFT color screen /240*320 resolution/SPI interface/IPS full viewing angle/high brightness display /ST7789V/3.3V /2.4-inch TFT resistive touch Display/Arduino/STM32/C8051
